Anwendung

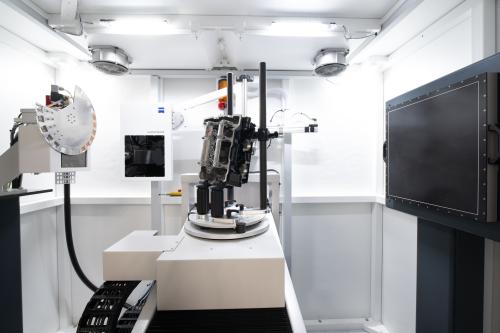

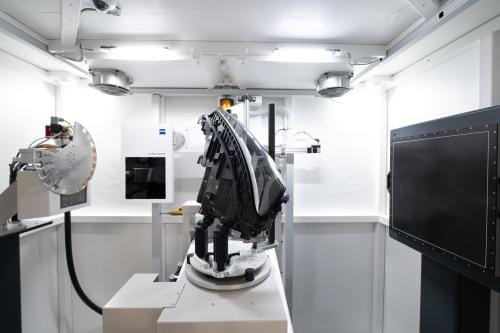

Ist Ihr Bauteil schwer, groß oder unförmig? Gibt es Schwierigkeiten bei der Positionierung? Dann haben wir mit unserer ZEISS OmniFix CT flex Vorrichtung die Lösung für Ihr Produkt. Mit den flexiblen Elementen kann die Vorrichtung an die Form des Bauteils in der Horizontalen und Vertikalen angepasst werden. Mithilfe der Säulen können auch große Bauteile gescannt werden.
- Der Auflagepunkt des Produkts kann mithilfe der beweglichen Elemente der Vorrichtung frei gewählt werden.
- Hohe Flexibilität bei der vertikalen und horizontalen Positionierung der Produkte.
- Es können Bauteile bis zu einer Größe von 617 mm gescannt werden.
- Ist für Bauteile bis zu 60 kg geeignet.
- Für Einzel- und Serienmessungen geeignet.
Details
- Messgerät
- METROTOM 800 320 kV, METROTOM 1500, VoluMax 9 titan, BOSELLO MAX
Allgemeine Informationen:
- Bauteilgewicht: bis zu 60 kg und Höhe: 617 mm
- Gewicht der Vorrichtung: 500 Gramm
- Kompatibel mit der Palette GAMMA 1500 (626140-8210-010 und 626140-8210-011), VoluMax 9 titan und ZEISS METROTOM 1500
Dichte möglicher Kontaktpunkte (g/cm³):
- Höhenverstellbare Säule = 0,9 g/cm³
- Bewegliche Anschläge = 1,4 g/cm³
- Säulen = 1,6 g/cm³
Lieferumfang:
- 2 Säulen die eine Höhe von 617 mm haben
- 2 bewegliche Anschläge, die einen geringen Kontaktpunkt am Bauteil haben.
- 3 höhenverstellbare Säulen zur einfacheren Positionierung der Bauteile.
- 5 Klemmhebel, für die vertikale Flexibilität
Produkt-Hinweis
Achtung: Lieferumfang ist ohne Palette. Die Palette GAMMA 1500 (626140-8210-010 und 626140-8210-011) ist im Shop erhältlich.
