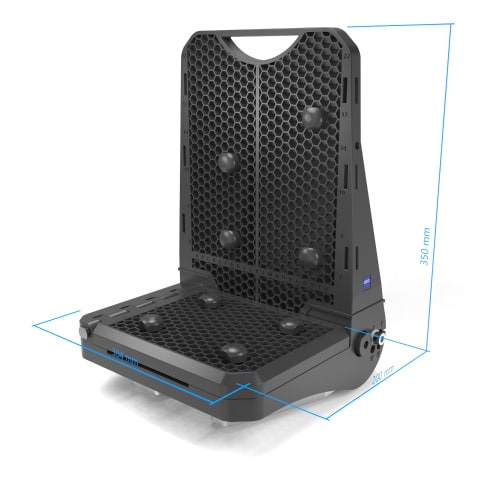

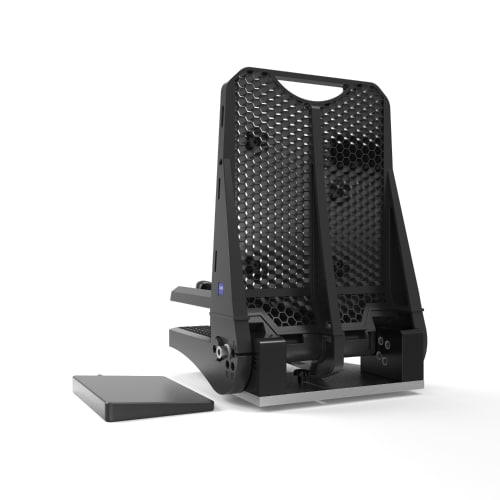

Haben Sie prismatische Produkte oder Produkte mit einer geraden Fläche? Suchen Sie ein Fixture, das für schwere und große Produkte geeignet ist? Möchten Sie Scans in gewissen Abständen wiederholen? Suchen Sie nach einer Möglichkeit, ein Fixture schnell und flexibel einzustellen? Mit der OmniFix CT Universal erfüllen Sie diese Anforderungen. Prismatische Produkte oder Produkte mit einer geraden Fläche können einfach und schnell in einem Winkel in horizontaler und vertikaler Richtung positioniert werden. Das Produkt kann in der Vertikalen mit 0°, 5° und 10° und in der Horizontalen mit 0°, 5°, 10° und 15° ausgerichtet werden. Damit das Produkt bei der Ausrichtung nicht abrutscht, gibt es zwei verschiedene Anschläge. Für weniger Kontaktpunkte am Produkt gibt es zusätzliche Auflagen, die individuell und nach Bedarf auf dem Fixture platziert werden können. Für eine Wiederholbarkeit der Scans sind im Fixture Skalen integriert.
- Geeignet für Produkte mit einer geraden Fläche
- Für Produkte bis zu 40 kg
- Die Möglichkeit, das Produkt in zwei verschiedenen Winkeln auszurichten
- Kunststoff hat eine Dichte von 0,9 g/cm³
- Für Einzel- und Serienmessungen geeignet
- Messgerät
- METROTOM 1500, VoluMax 9 titan, BOSELLO MAX
- Material
- Kunststoff
Lieferumfang
- 1x Grundkörper
- 8x Auflagen (Höhe 31mm)
- 1x Anschlag 160x70x48
- 1x Anschlag 110x85x48
- 1x Schraube M16x106
- 1x Keil 5°
- 1x Keil 10°
- 1x Sternengriff
Produkt-Hinweis
Das Fixture OmniFix CT universal kann für größere Produkte mit der OmniFix CT universal add-on (626170-0011-880) ergänzt werden.
