Anwendung

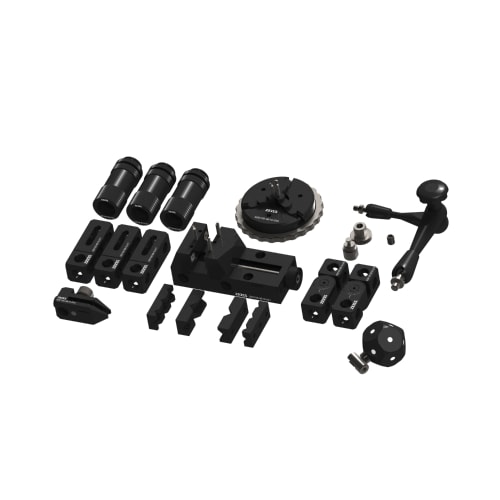

Das Einsteiger Set AF25 ist die Grundausstatung für den Aufbau Ihrer Vorrichtung. Die einzelnen Komponenten sind aufeinander abgestimmt und können aufgrund der robusten und langlebeigen Herstellweise beliebig oft montiert und demontiert werden, um die Vorrichtung auf die Produkte anzupassen. Das Set kann durch weitere Komponenten im Shop erweitert werden.
- Universell einsetzbar
- Einfacher, individueller Aufbau für Ihre Messaufgabe
- Erhöhte Produktivität durch schnellen Bauteilwechsel
- Wiederholgenaue Aufspannung möglich
Details
- Raster
- AF25
Scope of Delivery
- 1x Grundplatte - 25x250x300mm, AF25 (626109-9610-057)
- 2x Quader - 25x25x25mm, AF25 (626109-9610-002)
- 2x Quader - 25x25x50mm, AF25 (626109-9610-003)
- 2x Quader - 25x25x75mm, AF25 (626109-9610-004)
- 3x Quader - 25x25x100mm, AF25 (626109-9610-005)
- 3x Quader - 25x25x125mm, AF25 (626109-9610-006)
- 3x Quader - 25x25x200mm, AF25 (626109-9610-008)
- 1x Schraubstock - 125x50x50mm, Spannbereich 65, AF25 (626109-9610-041)
- 1x 3-Backenfutter - Spannbereich 50mm (626109-9610-039)
- 3x Verstellelement einfach - 75x25x25, AF25 (626109-9610-011)
- 1x Bedienwerkzeug - AF25 (000000-0735-165)
- 3x Schraubbock - verstellbar 70-105mm, Aufnahme 24x1 (626109-9610-024)
- 3x Kappe für Schraubbock M24x1(626109-9610-058)
- 3x Niederhaltersäule - mit Gewinde M6, AF25 (626109-9610-059)
- 3x Niederhalterfeder - selbsthemmend, Länge 59mm (626109-9610-049)
- 3x Aufnahme für Niederhaltersäule - M6 (626109-9610-060)
- 3x Messerprisma Aufsatz - 120°, ohne Gelenk, Aufnahme M24x1 (626109-9610-031)
- 3x Distanzstück für Schraubbock - Aufnahme M24x1 (626109-9610-037)
- 1x Schwenkarm - Länge 205mm, AF25 (626109-9610-013)
- 1x Schloss für Schlossbolzen - AF25 (000000-0481-227)
- 1x Schlossbolzen für Schwenkarm - Ø12 (626109-9610-062)
- 1x Befestigungsscheibe für Schwenkarm - 17xM24x1 (626109-9610-063)
- 1x Reduzierbuche für Schwenkarm - M8/M6 (626109-9610-064)
- 2x Verstellgelenk einfach - 90° verstellbar, AF25 (626109-9610-015)
- 1x Parallelspanner mit Wechselbacken (626109-9610-050)
- 1x Schlossbolzen für Komponenten mit Noppen - AF25 (626109-9610-065)
- 3x Messhilfsadapter Dodekaeder (626109-9610-066)
- 7x Kombi-Schlossbolzen - M6 kurz, AF25 (000000-0481-234)
- 3x Kombi-Schlossbolzen - M8, AF25 (000000-0735-305)
- 1x Schnellverbindungssatz klein - AF25 (626109-9610-067)
- 7x Schlossbolzen - ohne Gewinde, AF25 (000000-0481-226)
